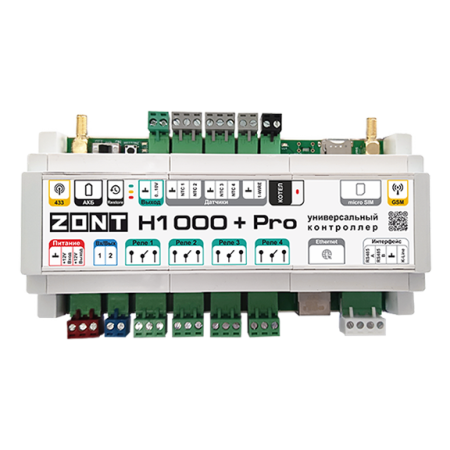

Универсальный контроллер ZONT H1000+ PRO
для удаленного управления инженерной системой
Снят с производства. Рекомендуем ZONT H1000+ PRO.V2
- Управляет и автоматизирует системы отопления и ГВС
- Управляет каскадом котлов (до 2)
- Управляет исполнительными устройствами – 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В
- Поддерживает работу с блоками расширения
- 1 встроенный универсальный адаптер цифровых шин автоматически определяют протокол котла
- Обеспечивает безопасность работы системы
- Оповещает при аварии котла и любых внештатных ситуациях
- Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
- Сокращает потребление энергоресурсов
Универсальный контроллер ZONT H1000+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является улучшенной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.
Контроллер ZONT Н1000+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1000+ PRO применяются блоки расширения. Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1000+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
Контроллер ZONT H1000+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированного управления элементами домостроения;
- удаленного управления приборами;
- мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроля и автоматического реагирования системы безопасности и охраны.
Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.
Контроллер ZONT H1000+ PRO имеет 4 релейных выхода и 2 универсальных входа/выхода, которые могут быть назначены выходом «открытый коллектор», 1 выход 0-10В предназначен для пропорционального управления котлами и исполнительными устройствами по стандарту 0-10В. 4 входа NTC предназначены для прямого подключения датчиков NTC.
Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления 1 котлом Контроллер использует встроенный универсальный адаптер цифровых шин. В случае, когда требуется управлять двумя котлами по цифровой шине используется внешний адаптер (опция), поддерживающий цифровую шину подключаемого котла.
Универсальный контроллер ZONT H1000+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (до 120 радиодатчиков).
Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.
Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.
Универсальный контроллер ZONT H1000+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
С универсальным контроллером ZONT H1000+ PRO:
— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 30%!
Контроль и управление котлом
- 2 котла (каскад, резерв, каскад+резерв, расписание)
- подключение по цифровым интерфейсам (через встроенный и/или внешние адаптеры, 2 котла)
- подключение котлов релейным способом
- отображение текущего состояния котлов
- ПЗА и ПИД-регулирование
- настройка сценариев работы
- настройка работы по расписанию
- защита от замерзания
- функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
- дистанционно через веб-сервис, приложение, смс
- создание сценариев работы управляемых приборов различной сложности
- неограниченное количество настраиваемых режимов работы
- погодозависимое управление (датчик или погодный сервер)
Автономная работа
- встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление ГВС
- работа по расписанию
- функция «Антилегионелла»
- мониторинг температуры ГВС
Управление исполнительными устройствами
- 3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
- 4 релейных выхода для подключения электроприборов
- 1 аналоговый выход 0-10В
- поддержка блоков расширения (1 шт.)
Подключение датчиков
- датчики t проводные аналоговые NTC (4 в комплекте)
- датчики t проводные цифровые
- аналоговые датчики охраны и безопасности
- аналоговый датчик давления
- радиодатчики 433 МГЦ (встроенный протокол)
- радиодатчики 868 МГЦ, до 120 шт.
(при использовании радиомодулей ZONT МЛ-590)
Функции охраны и безопасности
- подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
- подключение охранных датчиков движения, разбития стекла, размыкания
- подключение свето-звуковой сирены
- возможность настройки срабатывания исполнительного устройства по полученному сигналу
- просмотр потокового видео с видеокамер по протоколу RTSP
- организация персонализированного доступа в помещения
Особенности прав пользователей
- несколько доверенных номеров телефонов (для контроля и управления)
- несколько пользователей совместного доступа (доступ техническому специалисту)
- разграничение прав каждому пользователю
Способы управления
- личный кабинет веб сервиса
- мобильное приложение для iOS и Android
- панель ручного управления МЛ-753 (приобретается отдельно)
Мгновенные оповещения
- выход t за пороговые значения (min/max)
- выход давления за пороговые значения (при подключении датчика)
- авария и неисправность котла
- неисправность подключенных датчиков
- пропадание и восстановление напряжения питания
- срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Способы оповещений
- push-уведомления мобильного приложения
- смс
- письмо на e-mail
Запись и хранение истории событий
- 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
- время работы котла и мониторинг измеряемых температур
- время появления аварий и ошибок в работе котла
- время пропадания и восстановления основного напряжения питания
- время и текст входящих смс сообщений
- дата обновления ПО и номер текущей версии ПО
| Напряжение питания | |
| Основное (от источника постоянного тока) | 9-18 В |
| Резервное (встроенный АКБ) | LIR 14500, напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| GSM-модем | встроенный, поддерживает 2G |
| Частотный диапазон GSM-модема | 800, 900, 1800, 1900 МГц |
| Канал передачи данных GSM-модема | GPRS |
| Wi-Fi | встроенный |
| Частотный диапазон | 2,4 ГГц, 802.11 b/g/n |
| Ethernet | TCP/IP, 10BASE-T |
| Поддерживаемые интерфейсы | RS-485, 1-wire, K-Line |
| Поддерживаемые протоколы цифровых шин | Через встроенный адаптер, 1 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung*
Через внешний адаптер, до 2 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung*, Rinnai, Arderia |
| Управляемые выходы | 4 шт. релейные
1 шт. аналоговый 0-10В |
| Универсальные входы/выходы | 2 шт. (могут быть настроены как «открытый коллектор») |
| Входы NTC | 4 шт. |
| Поддержка блоков расширения | есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22) |
| Датчики температуры, используемые для регулирования: | |
| Макс. количество | 20 шт. |
| Тип | Проводные аналоговые NTC и цифровые
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
|
| Датчики температуры, используемые для мониторинга: | |
| Макс. количество | 40 шт. |
| Тип | Проводные аналоговые NTC и цифровые
Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
|
| Радиоканал | 433 МГц (встроенный),
868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590) |
| Радиозоны | |
| Датчиков в одной зоне | до 6-ти шт. |
| Общее кол-во датчиков на частоте 868 MГц | до 120 шт. |
| Прочие характеристики | |
| Рабочий интервал окружающих температур | От -25 до +70 °С |
| Габаритные размеры | 180 х 90 х 60 мм; 10 DIN |
| Крепление | на DIN рейку |
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru
Мы постарались максимально упростить и сделать интуитивными все настройки Термостата. Однако если на определенном этапе Вы поймете, что Вашей квалификации недостаточно, пожалуйста, обратитесь за помощью к сертифицированным специалистам.
Выберите лучшего установщика на Бирже специалистов ZONT в вашем регионе. Биржа специалистов – это общедоступный ресурс для поиска профессионала по монтажу, настройке и обслуживанию приборов ZONT и MEGA SX в вашем регионе. На портале представлены мастера с их выполненными работами и отзывами.
Также вы можете выбрать монтажную организацию среди наших Партнеров.
Ответы практически на все вопросы, касающиеся настройки и эксплуатации приборов всегда найдете в Библиотеке ZONT
Розничным покупателям при заказе в Интернет-магазине на сумму
от 5 000 ₽ доставка заказа осуществляется бесплатно до пункта выдачи СДЕК по всей России.
На сайте Интернет-магазина положите товар/-ры в корзину и нажмите «Оформить заказ». По умолчанию выбран тип покупателя «Частное лицо». Измените его на «Юридическое лицо» или «ИП».
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу.
*подключение через встроенный универсальный адаптер, протоколы OpenTherm, E-Bus, Ariston, Navien, BSB, Daesung
**к выходу 0-10 В можно подключить сервопривод
Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через встроенный и/или внешние адаптеры) и контуром ГВС,
исполнительными устройствами
- До 7 управляемых контуров отопления
- Бойлер ГВС, насос, сервопривод
- Дополнительные устройства: циркуляционный насос, освещение, полив и др.
- Сирена
- Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
- Различные электрические приборы
Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t° (в комплекте 4 шт.)
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков NTC
- поддержка аналоговых датчиков давления
- до 40 радиодатчиков 868 МГц
- радиодатчики 433 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t° за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков или сирены
- настраиваемые о любых событиях
| Напряжение питания | 9-18 В |
| Аккумулятор резервного питания | встроенный, 800 мА*ч |
| Релейные выходы | 4 шт. |
| Универсальные входы/выходы | 2 шт. |
| Выход 0-10 В | 1 шт. |
| Входы NTC | 4 шт. |
| Интерфейсы | K-Line, 1-Wire, RS-485 |
| Габаритные размеры | 180 x 90 x 60 мм |
| Крепление | на DIN-рейку, 10 DIN |
— –
