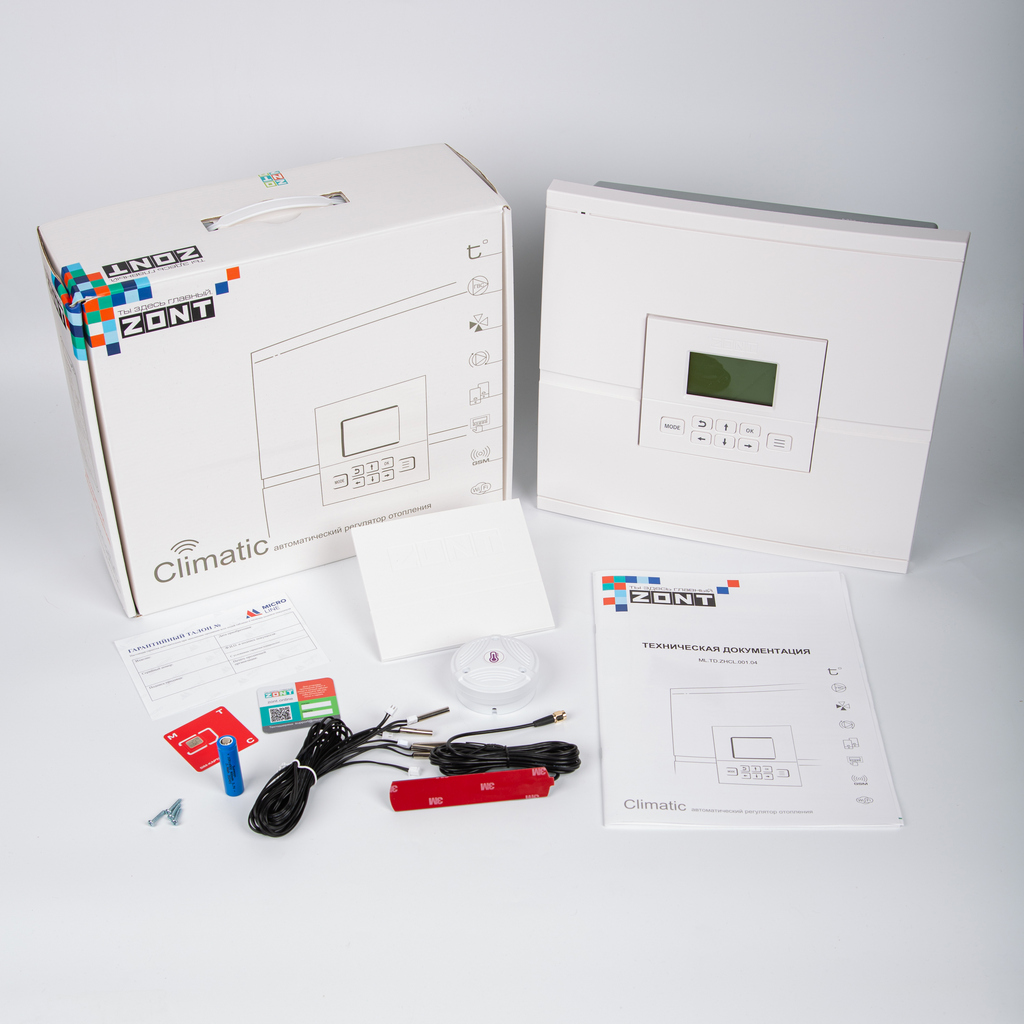

Автоматический регулятор ZONT Climatic 1.3
для контроля и управления комплексными системами отопления (c веб-интерфейсом)
- GSM (4G) и Wi-Fi связь
- Дистанционный контроль и управление инженерной системой, состоящей из 1 контура ГВС и 3 прямых/смесительных контуров.
- До 16-ти управляемых контуров с блоками расширения EX-77
- Управление 2 котлами и ГВС
- Взаимодействие с OpenTherm, E-Bus, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung
- функция «антизаморозка»
- Функция «антилегионелла»
- Выносная панель управления
Погодозависимый автоматический регулятор для комплексных систем отопления ZONT Climatic предназначен для устойчивого управления отоплением зданий или нескольких подключений с разными контурами (теплые полы, радиаторы, воздушное отопление, отопление гаража или бани и т.д.) и горячим водоснабжением.
Автоматический регулятор ZONT Climatic используется для передачи данных по каналам связи GSM/GPRS/Wi-Fi. Если пропадет приоритетный канал Wi-Fi, прибор автоматически переключится на прием и отправку данных по GPRS. Такое устройство всегда находится на связи со своим владельцем.
ZONT Climatic – первый прибор, настройки которого можно настраивать как на своей панели управления, так и на личном кабинете. Настройки, сделанные на панели, автоматически проецируют результат в личном кабинете. Изменения, выполненные в веб-интерфейсе, моментально отображаются на панели управления.
Регулирование и контроль работы контуров отопления и подключенных к регулятору приборов осуществляются:
- через собственную панель управления (выносная, можно подключить отдельно от регулятора);
- дистанционно в личном кабинете веб-сервиса ZONT,
- удаленно в бесплатном мобильном приложении ZONT, доступном на iOS и Android .
ZONT Climatic – современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.
— Комфортная температура в помещении сразу после 1-ой настройки!
— Система на связи 24/7
— Безопасность всей системы отопления!
— Экономия на энергоносителях от 35%
Линейка приборов
Линейка приборов ZONT Climatic снабжена 3 регуляторами, в основу предустановок заложены три самые популярные схемы систем отопления.
| ZONT Climatic 1.1 | ZONT Climatic 1.2 | ZONT Climatic 1.3 |
| 1 контур ГВС | 1 контур ГВС | 1 контур ГВС |
| 1 прямой/смесительный контур | 2 прямых/смесительных контура | 3 прямого/смесительного контура* |
*Поддерживает до 16 управляемых контуров за счет расширения подключаемых блоков (один блок обеспечивает 2 дополнительных контура)
Регулятор ZONT Climatic 1.3 Позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 3 прямых/смесительных контура. ZONT Climatic 1.3 позволяет расширить систему до 15 прямых/смесительных контуров за счет расширения подключаемых блоков (один блок дает 2 дополнительных контура).
Автоматизация контроля и управления
Автоматический регулятор ZONT Climatic 1.3 содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора или в личном кабинете сервиса ZONT возможно:
- выбрать режим работы для каждого контура,
- установить требуемое температурное значение,
- составлять график работы приборов,
- управлять ГВС,
- присвоить каждому контуру свое название.
Автоматический регулятор ZONT Climatic использует погодозависимый алгоритм для регулировки работы приборов системы отопления при выборе красного алгоритма и использовании датчиков температуры воздуха, теплоносителя. Регулятор взаимодействует как с проводными (в том числе NTC), так и с радиодатчиками. Для использования радиодатчиков с передачей данных на защищенной частоте 868 МГц необходимо радиоподключение модуля МЛ-590.
Регулятор одновременно контролирует и управляет работой 2-х отопительных котлов, включая каскад. В комплектации прибора предусмотрено управление котлами релейным способом. Для регулировки котлов по цифровой шине необходимо подключить плату цифровой шины (поддерживаемые интерфейсы: OpenTherm, E-Bus, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*).
*для добавления протокола Daesung плату необходимо перепрошить по заявке через сервис техподдержки — support@microline.ru
Резервная батарея в комплекте: отключенная при электричестве прибор будет оставаться на связи до 12 часов и передавать информацию от подключенных к ней проводных датчиков.
Панель управления ZONT Climatic выносная, по желанию ее можно подключить отдельно от регулятора. Ее место в корпусе закрывает заглушка, входящая в комплект.
В качестве дополнительной панели управления регулятором к ZONT Climatic можно подключить панель ручного управления МЛ-753 , таким образом обеспечив доступ к управлению системой отопления из разных помещений (например, на разных этажах).
ZONT Climatic – готовое решение для автоматизации систем отопления и ГВС!
Контроль и управление котлом
- 2 котла (каскад, резерв, расписание)
- подключение по цифровым интерфейсам (опционально через платы ЦШ, 2 котла)
- подключение котлов релейным способом
- отображение текущего состояния котлов
- ПЗА и ПИД-регулирование
- настройка работы по расписанию
- защита от замерзания
- функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
- дистанционно через веб-сервис, приложение, смс
- ручная настройка и управление через панель
- возможность подключить 2 доп. панели управления
- 4 предустановленных режима работы с возможностью изменения настроек
- погодозависимое управление (датчик или погодный сервер)
Автономная работа
- встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе регулятора от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора регулятор котлом не управляет!
Управление ГВС
- работа по расписанию
- функция «Антилегионелла»
- мониторинг температуры ГВС
Управление контурами
- 3 прямых/смесительных контура
- 1 контур ГВС
- управление контуром рециркуляции
- управление доп. контурами при подключении блоков расширения EX-77 (до 12 доп. контуров)
Подключение датчиков
- датчики t проводные аналоговые NTC (6 в комплекте)
- датчики t проводные цифровые
- радиодатчики 868 МГЦ, до 120 шт.
(при использовании радиомодулей ZONT МЛ-590)
Особенности прав пользователей
- несколько доверенных номеров телефонов (для контроля и управления)
- несколько пользователей совместного доступа (доступ техническому специалисту)
- разграничение прав каждому пользователю
Способы управления
- личный кабинет веб сервиса
- мобильное приложение для iOS и Android
- панель ручного управления (до 3-х шт., 1 в комплекте)
Мгновенные оповещения
- критические изменения t теплоносителя в контурах
- критические отклонения t воздуха
- авария и неисправность котла
- неисправность подключенных датчиков
- пропадание и восстановление напряжения питания
Способы оповещений
- push-уведомления мобильного приложения
- смс
- письмо на e-mail
Запись и хранение истории событий
- 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
- время работы котла и мониторинг измеряемых температур
- время появления аварий и ошибок в работе котла
- время пропадания и восстановления основного напряжения питания
- время и текст входящих смс сообщений
- дата обновления ПО и номер текущей версии ПО
| Кол-во управляемых котлов | до 2-х шт. |
| Кол-во управляемых контуров ГВС | 1 шт. |
| Кол-во управляемых прямых/смесительных контуров | 3 шт.
Возможно увеличение до 15-ти при использовании модулей расширения |
| Управление контуром рециркуляции | есть |
| Основное питание | номинальное напряжение: 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 85 В.…264 В |
| Резервное питание | встроенный аккумулятор LIR 14500
напряжение — 3,7 В, емкость 800 мА*ч |
| Потребляемая мощность | не более 25 Вт |
| Каналы связи
|
Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n
GSM — резервный:
|
| Поддерживаемые интерфейсы
|
USB 2.0 slave: обновление прошивки контроллера;
RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры (до 10 шт.) |
| Поддерживаемые цифровые протоколы котлов
(через встраиваемую плату) |
OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung |
| Аналоговые входы | 6 шт. (подключение датчиков NTC)
входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм |
| Релейные выходы | 13 шт.,
максимальный ток одного реле — не более 2 А; максимальный суммарный ток — не более 5 А; выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В; выходы реле для управления котлами, не подключены к цепям питания (выход типа “сухой контакт”) |
| Внутренний выход питания +5 В | 1 шт.
для питания цифровых датчиков температуры при трехпроводном подключении; максимальный суммарный ток потребителей – не более 50 мА |
| Радиоканал 868 МГц | подключаемый через внешние радиомодули ZONT МЛ-590
поддерживает до 120 радиодатчиков (до 40 шт. на один радиомодуль) |
| Корпус | пластиковый, с креплением на плоскую поверхность |
| Габаритные размеры | 100 х 330 х 300 мм |
| Вес брутто | 2,5 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 10 — плюс 50 С |
| Максимально допустимая относительная влажность | 85 % |
Мы постарались максимально упростить и сделать интуитивными все настройки Термостата. Однако если на определенном этапе Вы поймете, что Вашей квалификации недостаточно, пожалуйста, обратитесь за помощью к сертифицированным специалистам.
Выберите лучшего установщика на Бирже специалистов ZONT в вашем регионе. Биржа специалистов – это общедоступный ресурс для поиска профессионала по монтажу, настройке и обслуживанию приборов ZONT и MEGA SX в вашем регионе. На портале представлены мастера с их выполненными работами и отзывами.
Также вы можете выбрать монтажную организацию среди наших Партнеров.
Ответы практически на все вопросы, касающиеся настройки и эксплуатации приборов всегда найдете в Библиотеке ZONT
Розничным покупателям при заказе в Интернет-магазине на сумму
от 5 000 ₽ доставка заказа осуществляется бесплатно до пункта выдачи СДЕК по всей России.
На сайте Интернет-магазина положите товар/-ры в корзину и нажмите «Оформить заказ». По умолчанию выбран тип покупателя «Частное лицо». Измените его на «Юридическое лицо» или «ИП».
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу.
В системе использовался блок расширения EX-77.
*возможно подключение до 6ти блоков расширения, каждый из которых включает по 2 дополнительных контура.
**Платы цифровых шин убираются под корпус прибора.
Управление
- 2 котла (основной и резервный, каскад)
- 3 прямого/смесительного контура
- 1 контур ГВС
- насос рециркуляции ГВС
Доступно релейное или цифровое управление котлом и ГВС.
Цифровое управление осуществляется через платы цифровых шин (убираются под корпус прибора), протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung.
Датчики
- поддержка аналоговых датчиков NTC;
- до 40 радиодатчиков (подключаемых через внешний радиомодуль ZONT МЛ-590);
- подключение цифровых датчиков температуры (только для управления контуром отопления по воздуху или Диптихами температуры);
Оповещения
- при отклонении текущей температуры от заданного режима работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры;
- при пропадании и восстановлении основного напряжения питания (сети).
