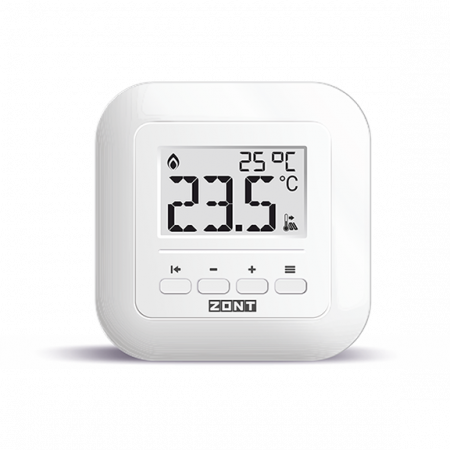

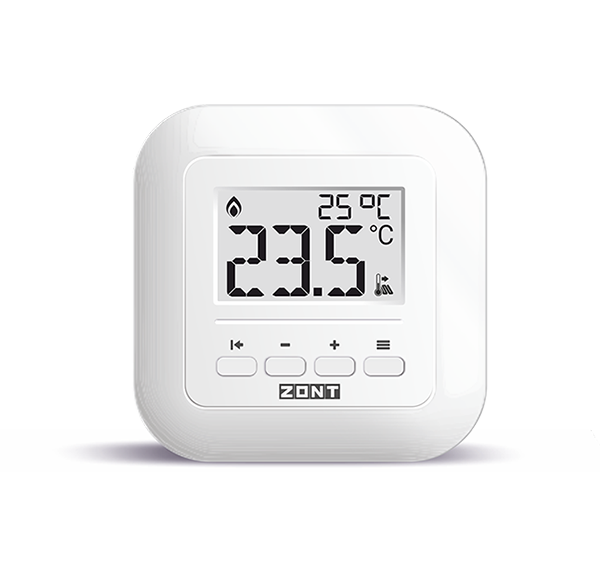

Комнатный термостат ZONT МЛ-232 (RS-485)
для ручного управления температурой контура
- Изменение целевой температуры
- Отображение текущей температуры
- Индикация нагрева
Для корректной работы необходимо обновить головное устройство ZONT до прошивки версии не ниже 328 (доступно в личном кабинете). Если для вашего типа прибора пока нет соответствующей прошивки, пожалуйста, обратитесь в тех.поддержку.
Комнатный двухпозиционный термостат ZONT МЛ-232 предназначен для поддержания постоянной температуры в отдельной зоне обогрева. Ввод целевого значения температуры осуществляется вручную или дистанционно из сервиса ZONT. Является дополнительным устройством и работает только совместно с контролером ZONT, подключение к основному прибору осуществляется через интерфейс RS-485. Предназначен для установки внутри помещения.

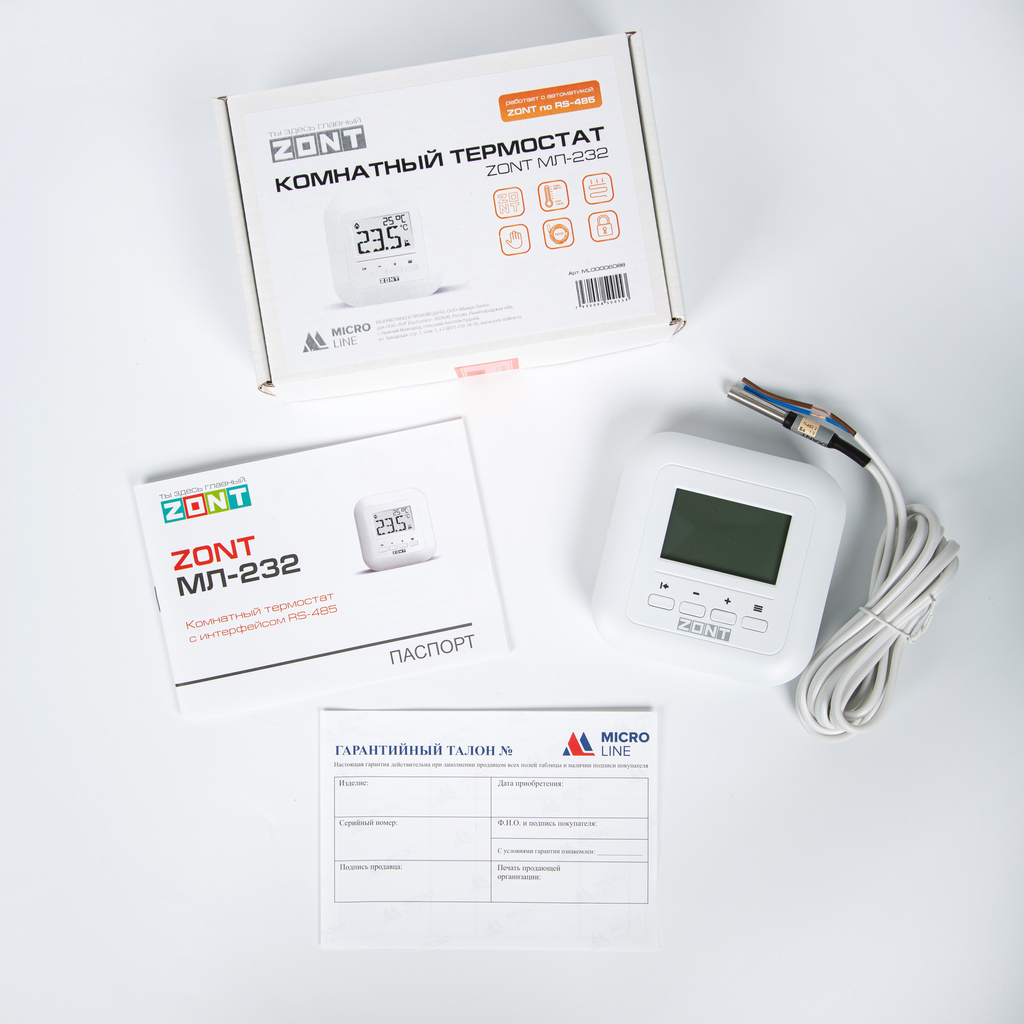

Термостат сравнивает целевую температуру с показанием датчика температуры и замыкает или размыкает контакты релейного выхода, управляя таким образом подключенным к нему исполнительным устройством системы отопления. Оснащен встроенным датчиком комнатной температуры NTC-10, также в комплекте идет внешний датчик температуры NTC-10 в гильзе, подключаемый к термостату дополнительно для регулировки температуры пола.
Релейный выход Термостата слаботочный и не может быть использован для непосредственного управления такими исполнительными устройствами как ТЭНы, калориферы, электрокамины или насосы — управление такими устройствами возможно только через дополнительное силовое реле или контактор.
Термостат передает информацию об измеряемой им температуре в контроллер ZONT для мониторинга или для использования при регулировании работы контура системы отопления.
К одному термостату или контроллеру ZONT возможно подключить до 16 комнатных термостатов.
Работа поддерживается на следующих моделях ZONT:
- отопительный термостат SMART NEW;
- отопительный термостат H-1V NEW;
- отопительный контроллер SMART 2.0 (версия PRO, выпуск с января 2022 г.);
- отопительный контроллер H-1V.02 (версия PRO, выпуск с января 2022 г.);
- автоматический регулятор Climatic 1.1, 1.2, 1.3;
- универсальный контроллер H700+PRO;
- универсальный контроллер H1000+ PRO;
- универсальный контроллер H1000+ PRO.V2;
- универсальный контроллер H1500+PRO;
- универсальный контроллер H2000+ PRO;
- универсальный контроллер H2000+ PRO.V2.
Совместимость с устройствами
• ZONT SMART NEW
• ZONT H-1V NEW
• ZONT SMART 2.0 (версия PRO)
• ZONT H-1V.02 (версия PRO)
• ZONT Climatic 1.1, 1.2, 1.3
• ZONT H700+ PRO
• ZONT H1000+ PRO
• ZONT H1000+ PRO.V2
• ZONT Н1500+ PRO
• ZONT H2000+ PRO
• ZONT H2000+ PRO.V2
до 16 шт. на одно устройство
Индикация и параметры
• контроль t в помещении
• контроль t теплого пола (Max и Min)
• индикация нагрева
Возможности ручного управления
• изменение целевой t воздуха
• установка min и max t пола (при подключении внешнего датчика)
| Напряжение питания | 8…28 B |
| Ток потребления | 70 мА |
| Релейный выход | 1 шт.,
Ток указан для резистивной нагрузки. Ресурс реле резко увеличивается при значительном уменьшении мощности нагрузки (уменьшении коммутируемого тока). |
| Интерфейс | RS-485 |
| Диапазон поддержания температуры | 5°С – 60°С |
| Диапазон MIN температуры пола | 5°C – 35°C |
| Диапазон MAX температуры пола |
10°C – 60°C |
| Погрешность измерения |
+ / — 0,5°С |
| Диапазон рабочих температур окружающей среды | от +5°С до +50°С |
| Максимально допустимая относительная влажность | 60% |
| Класс защиты по ГОСТ 14254-2015 |
IP20 |
| Подключаемый датчик пола | NTC 10 кОм, длина провода 2 метра |
| Встроенный датчик температуры воздуха |
NTC 10 кОм |
| Корпус | пластиковый, с креплением на плоскую поверхность или в подрозетник (опционально) |
| Габаритные размеры | 95 x 95 x 25 мм |
| Вес брутто | 0,2 кг |
